Самодельный пульт ДУ для компьютера.

Сейчас трудно найти пользователя, у которого на винте не было хотя бы немного музыки в формате MP3. И, наверняка, слушая на досуге музыку, вы не раз вставали, чтобы переключиться на другую композицию или изменить громкость. А может даже задумывались, что было бы неплохо управлять всем этим обычным пультом ДУ. Оказывается, сделать пульт для своего компьютера не так уж и сложно. Устройство состоит из двух частей: инфракрасного приемника и собственно пульта (серийного). Так же для работы устройства понадобятся дрова, но о этом попозже.

Ингридиенты и теория

Для девайса нужно:

Инфракрасный приемник Siemens SFH506-38 или ему подобный;
Вольтрегулятор 78L05, 100 мА;
Конденсатор 10 µF, 16 V;
Конденсатор 100 nF;
Резистор 4,7 кОм;
Диод 1N4148;
Разъем для COM-порта типа «мама»;
Провод (минимум три жилы);
Пульт ДУ от любого телевизора;
Паяльник и принадлежности.

Для принимающей части (ресивера) лучше всего использовать инфракрасный приемник на 38 кГц, так как большинство пультов пользуется именно этой частотой. Я использовал Siemens, потому что его легко найти. Также можно взять приемник на 36 или 40 кГц, но в этом случае может пострадать дальность приема и качество передаваемого сигнала (будут появляться многочисленные ошибки). Вот список аналогичных Сименсу приемников:
Vishay TSOP 1738
Vishay TSOP 1838
Vishay TSOP 11.. series
Siemens SFH 506
Siemens SFH 5110
Radio Shack 276-0137
Everlight IRM 8100-3-M
Mitsumi IR Preamp KEY-COOSV (0924G)
TOSHIBA TK19 444 TFMS 5360
TEMIC TFMS 5380
Everlight IRM-8601S
Sony SBX 1620-12
Sharp GP1U271R
Kodenshi PIC-12043S
Daewoo DHR-38 C 28

А теперь немного о устройстве ресивера. Теоритически (по документации) радиус действия приемника составляет 30 м, я думаю этого хватит для любой квартиры:). Идущий от пульта сигнал поступает на выход приемника как ‘Active Low’, поэтому если вы будете использовать приемник, не указанный в списке, то главное что бы он был на 5В и передавал сигналы как “A.L.”. Для питания устройства мы будем использовать RTS линию COM-порта. Что бы предотвратить попадание отрицательного напряжения из линии нужно поставить диод D1, а для обеспечения напряжения в 5В используем вольтрегулятор IC2.

Если вы используете COM-порт на 25 штырьков то подсоединять устройство придется не к тем контактам, что используется в 9-ти пиновом. Вот маленькая табличка.

Линия	RTS	GND	DCD
25-pin	4	7	8
9-pin	7	5	1
Назначение	Питание	Земля	Сигнал

Assembly

Ну а теперь приступим к сборке. Сначала на печатной плате надо разместить все детали приемника по такой схеме:

Далее возьмите разъем для COM-порта типа «мама» и припаяйте его к шнурку (я взял шнур от старой АТ’ой клавиатуры), а другой конец провода спаяйте с принимающей частью. У вас должно получиться что-то типа этого:

Теперь вы можете упаковать всю начинку в какой нибудь футлярчик или закрепить приемник на лицевой панели вашего ПК (в дополнение к ЖКИ, если он у вас есть). Получается почти как в бытовой аппаратуре.

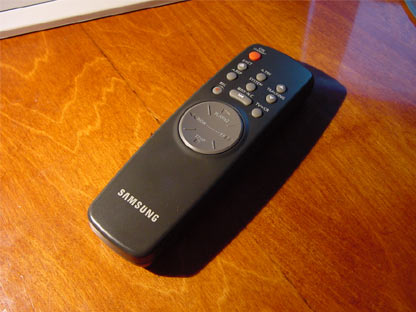

Половина дела сделана, осталось найти подходящий пульт. Очень хорошо подходят пульты Samsung и Panasonic. Правда бывают и исключения. Мой ДУ от телевизора Самсунг работал очень плохо, половина кнопок не хотели вообще распознаваться, а вот пульт от видеомагнитофона (тоже Самсунг) наоборот, работал отлично.

Поэтому сначала стоит попробовать, работоспособен ли ПДУ или нет (проверить работоспособность, конечно, можно только если продавец будет согласен на возврат денег или обмен на другой пульт, иначе придется покупать наугад). Чтобы проверить работоспособность ПДУ вам понадобится драйверок. Самый распространенный драйвер для ИК приемников – WinLIRC. Его можно найти по такому адресу — http://home.jtan.com/~jim/winlirc/ или http://winlirc.sourceforge.net/. Программа очень проста в использовании. Её лучше всего положить в «Автозагрузку», так как она нужна для работы приемника. Так же вам могут быть полезны следующие софтинки:
http://winlirc.sourceforge.net/gen_ir-0.3.zip — плагин для WinAmp 2.x
http://www.ramscan.com/irex/ — IREX, работает с WinLIRC как клиентская часть, очень простенькая и настраивается через текстовый файл.
http://www.irassistant.com/ — IRAssistant, программа для управления компом (не советую ее качать, есть и более достойные соперники).
http://gware.virtualave.net/ — uICE, еще одна прога выполняющая те же действия, что и предыдущая (Shareware).

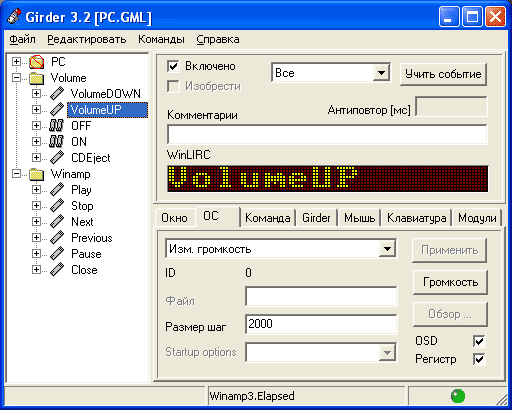

ftp://62.61.2.11/BIN/girder3021.zip — Girder, по моему мнению, самая классная прога, к тому же Freeware.

© Vitos
